Protokoll tesztelő GODIAG GT100 OBD II OBD Break Out Box, ECU csatlakozó interfész, feszültségfigyelés, kiterjesztett diagnosztika és tápellátás akkumulátorcsere esetén

Leírás

A GODIAG GT100 egy professzionális OBD II Break Out Box interfész, amelyet technikusok, autóvillamossági szakemberek, műhelyek és haladó felhasználók számára terveztek, akiknek gyors diagnosztikára, OBD2 kommunikációs vonal azonosítására, az ECU-hoz való közvetlen csatlakozásra és a diagnosztikai porton lévő feszültségek ellenőrzésére van szükségük. Az eszköz köztes platformként funkcionál a jármű, a tesztelő és az ECU modulok között, könnyű hozzáférést biztosítva a megfelelő pinekhez és a kommunikáció elemzésének sokkal egyértelműbb módszerét.

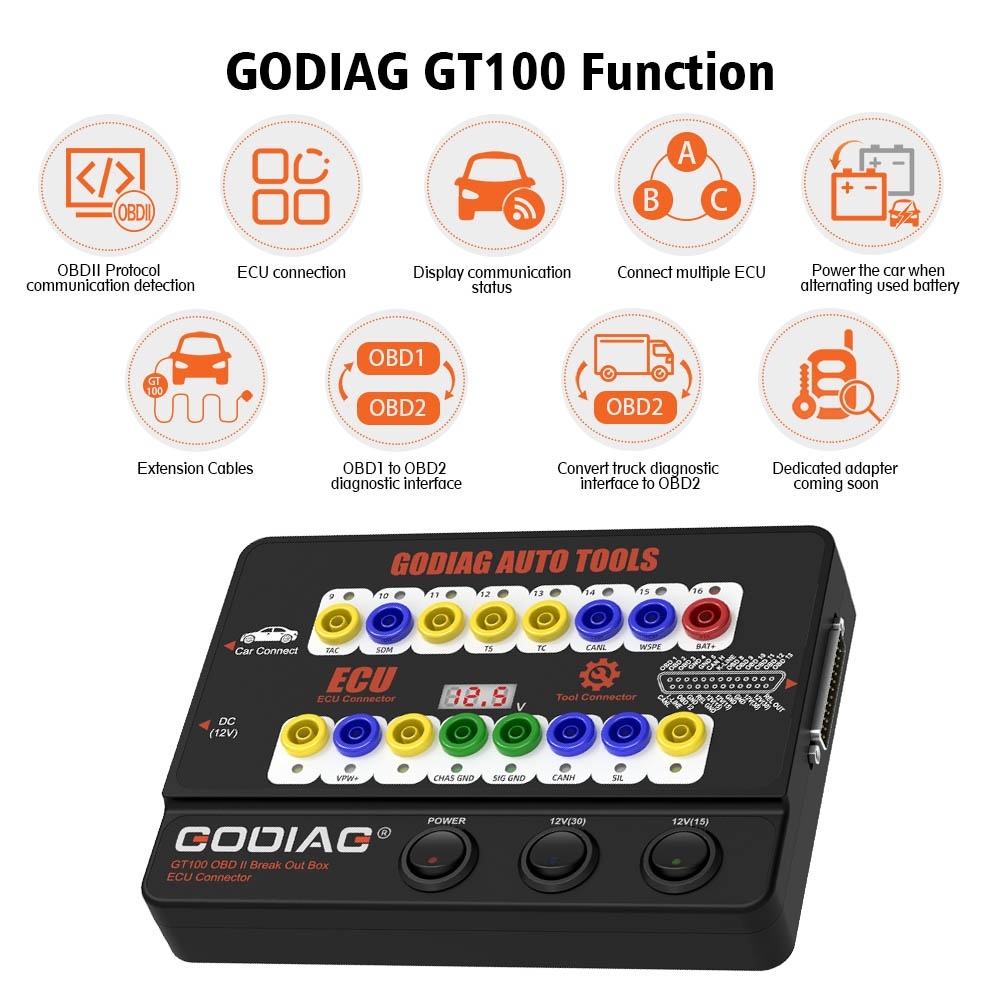

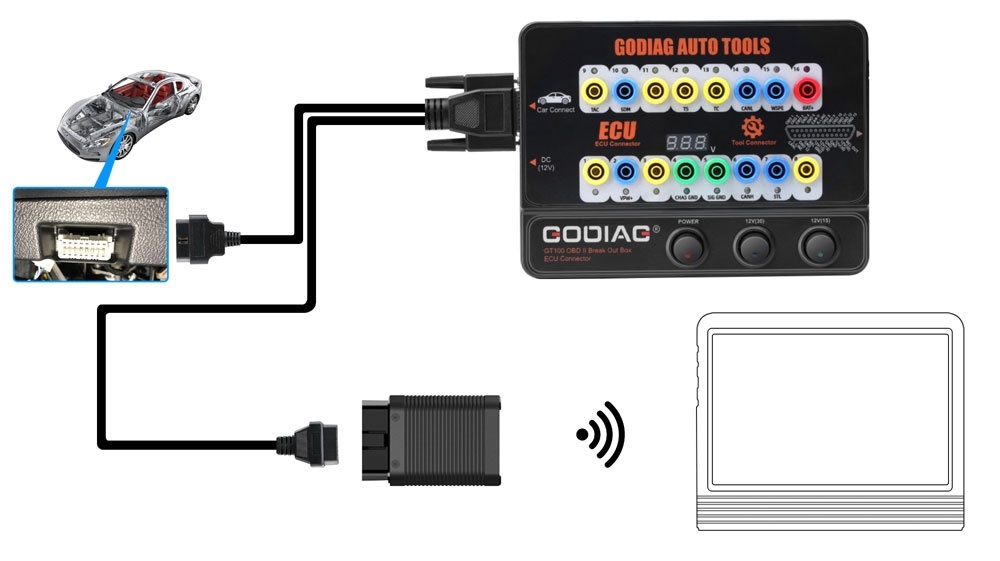

A GT100 egyik leghasznosabb előnye, hogy képes felismerni a jármű által használt OBDII protokollt, és vizuálisan jelzi a kommunikációs állapotot. Az autó OBD2 portjához és a diagnosztikai teszterhez való csatlakoztatás után az aktív vonalak megfelelő LED-jei világítanak vagy villognak, lehetővé téve a CAN, ISO9141, K-Line vagy J1850 vonalak gyors azonosítását. Ezenkívül a készülék valós idejű feszültséget mutat az OBDII interfészen, ami segít megelőzni az alacsony feszültség okozta diagnosztikai vagy programozási hibákat. A kézikönyv azt ajánlja, hogy a diagnosztikát vagy a programozást állítsa le, ha a feszültség 11V alá csökken, hogy elkerülje a jármű indíthatatlanságát, az adatvesztést vagy a modulzárat.

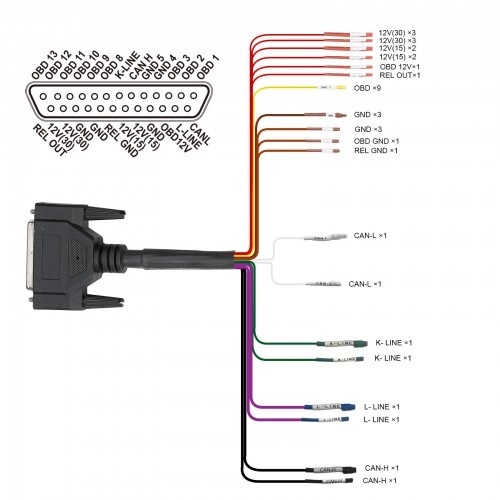

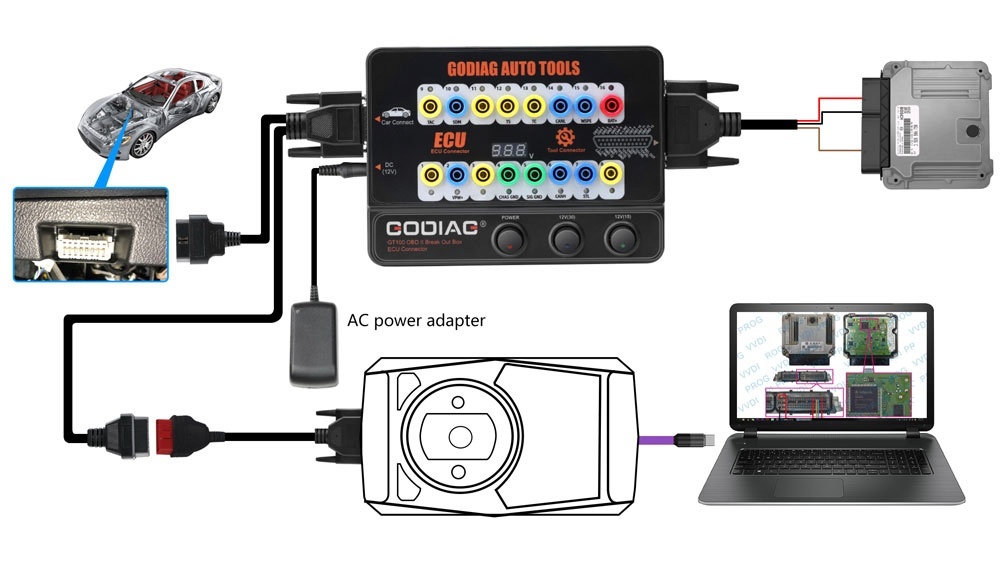

A GT100 ideális egyetlen ECU-modul csatlakoztatására is a műhelyben vagy a fedélzeten kívül, a mellékelt színes átkötőkábelek segítségével. Ez nagyon hasznos az egyes modulok diagnosztikájához, teszteléséhez és az ECU programozásához, beleértve azokat a helyzeteket is, amikor külön modul tápellátásra van szükség. A kézikönyv szerint a CAN protokollú ECU-k esetében szükség lehet egy 120 ohmos ellenállás használatára, és ezt az ellenállást a csomag tartalmazza. A tápellátás történhet közvetlenül az autó OBDII portjáról, vagy a mellékelt hálózati adapteren keresztül.

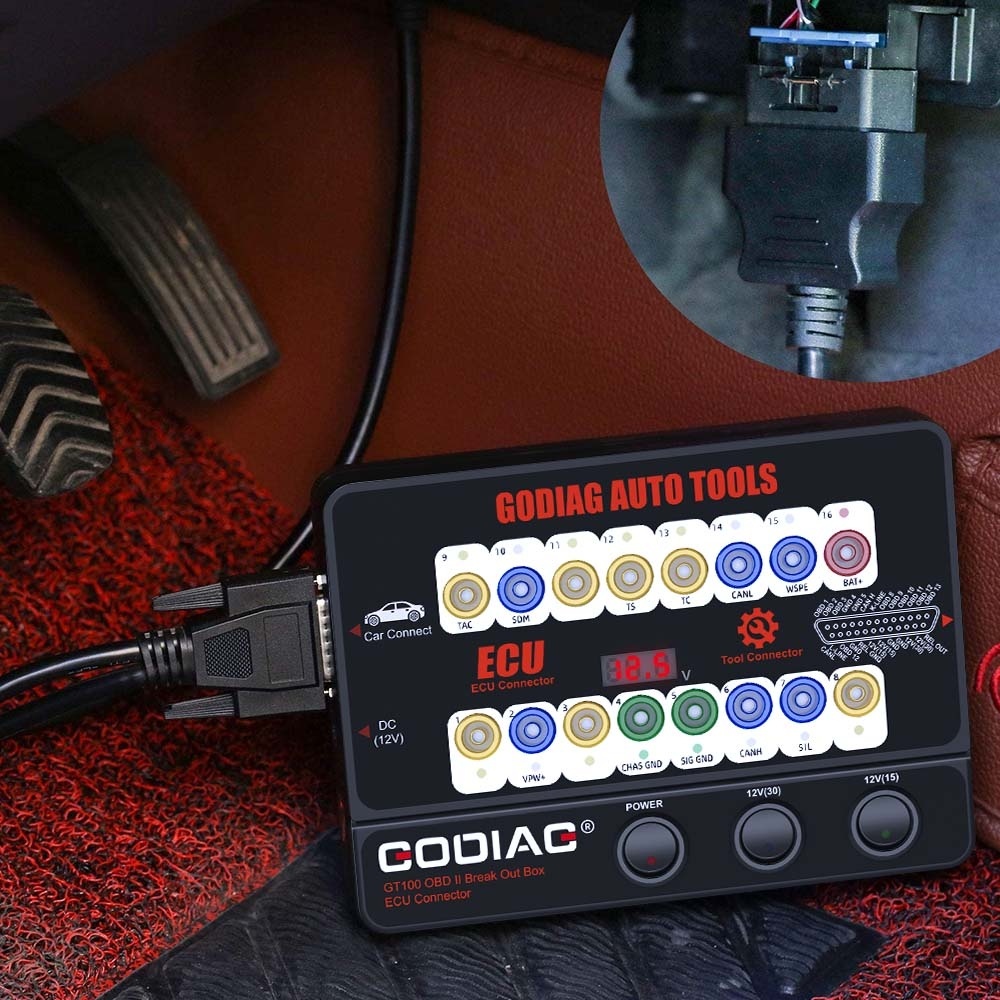

Egy másik kiemelkedő tulajdonsága a hosszabbító funkció és az OBDII porthoz való hozzáférés. Alapvetően a GT100 képes meghosszabbítani a jármű diagnosztikai interfészét, és kényelmesebb hozzáférést biztosít olyan szűk helyeken, ahol az OBD-dugó nehezen elérhető, vagy a teszter kábele nem elég hosszú. A kézikönyv szerint a hosszabbító akár 1,2 méterig is elér, így hasznos az OBD2 porton történő szervizeléshez, méréshez és a hullámforma vagy a feszültség teszteléséhez.

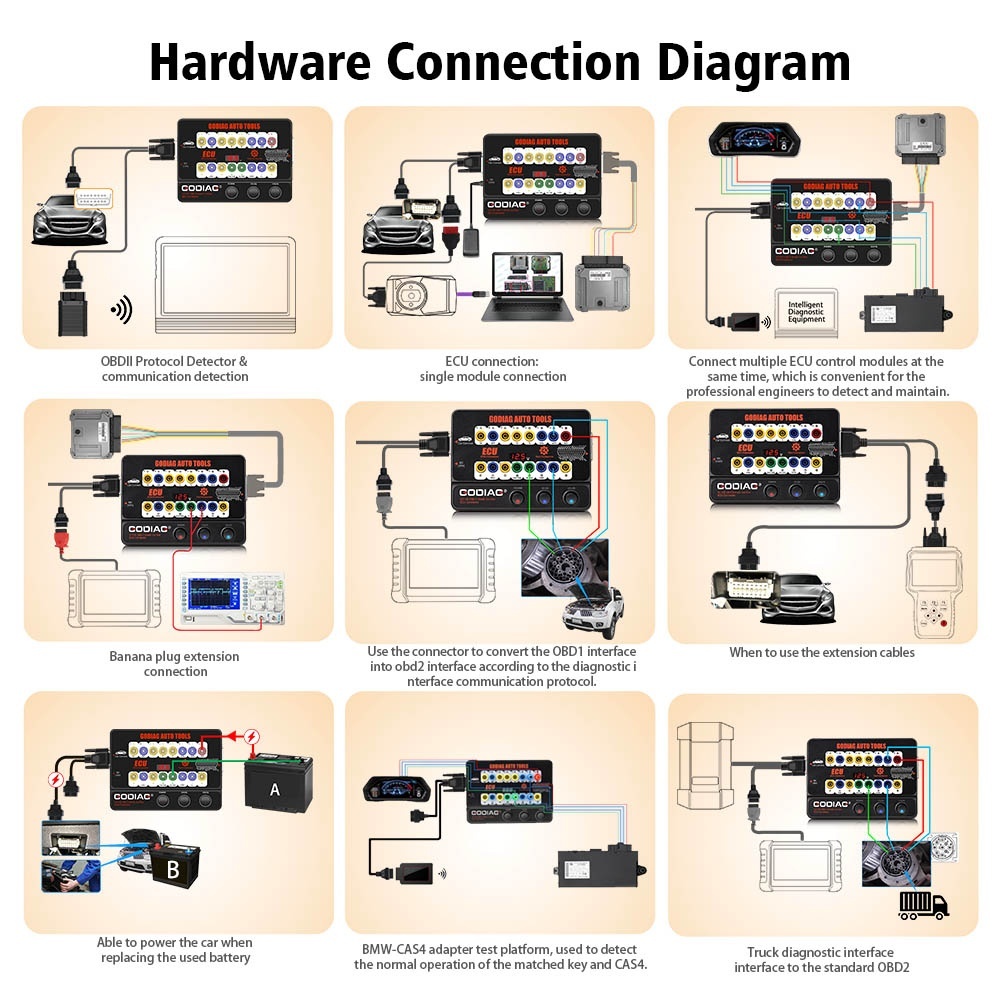

A készülék lehetővé teszi az OBD1 interfészek OBD2 szabványúvá alakítását is, a diagnosztikai interfész kommunikációs protokolljától függően. A GT100 emellett több ECU-modul egyidejű csatlakoztatására is használható, ami különösen hasznos a mérnökök, autóvillamossági szakemberek vagy a járműelektronikai rendszerek fejlett elemzését és karbantartását végző szakműhelyek számára. Ezeket a forgatókönyveket a kézikönyvben található ábrák is szemléltetik, ahol a termék egyetlen ECU, többszörös csatlakoztatás és a diagnosztikai interfészek adaptálása esetén működő konfigurációkban látható.

A szervizelés szempontjából rendkívül praktikus funkció a jármű áramellátásának fenntartási lehetősége az akkumulátorcsere során. A GT100 használatával a lemerült akkumulátor cseréje során ideiglenesen áramot lehet szolgáltatni a megfelelő OBD2 portvonalakhoz, hogy minimálisra csökkentsük az adatvesztés, a hangkimaradás vagy az ECU-modulok áramellátásának hiánya okozta meghibásodások kockázatát. A kézikönyv meghatározza a 16., 4. és 5. pin csatlakozók használatát, és egyértelműen hangsúlyozza, hogy a gyújtást nem szabad bekapcsolni, és a motort nem szabad beindítani az eljárás során.

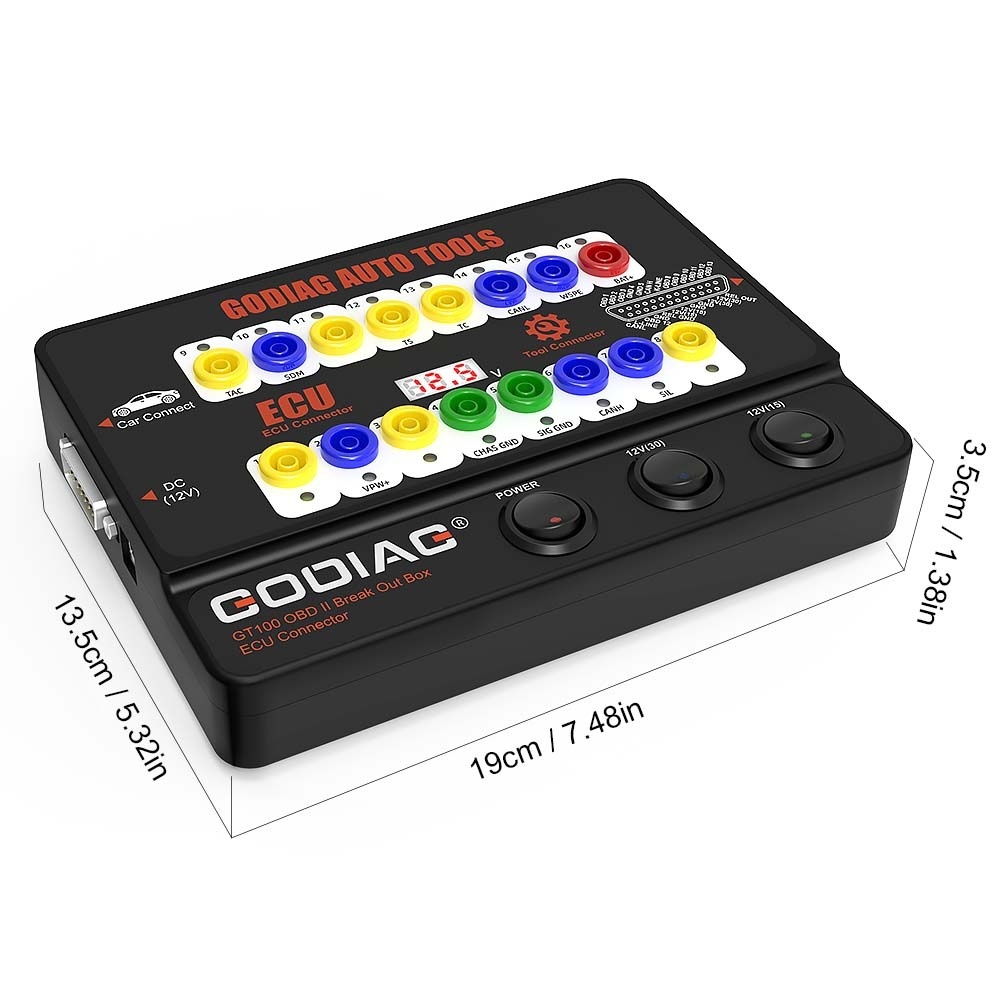

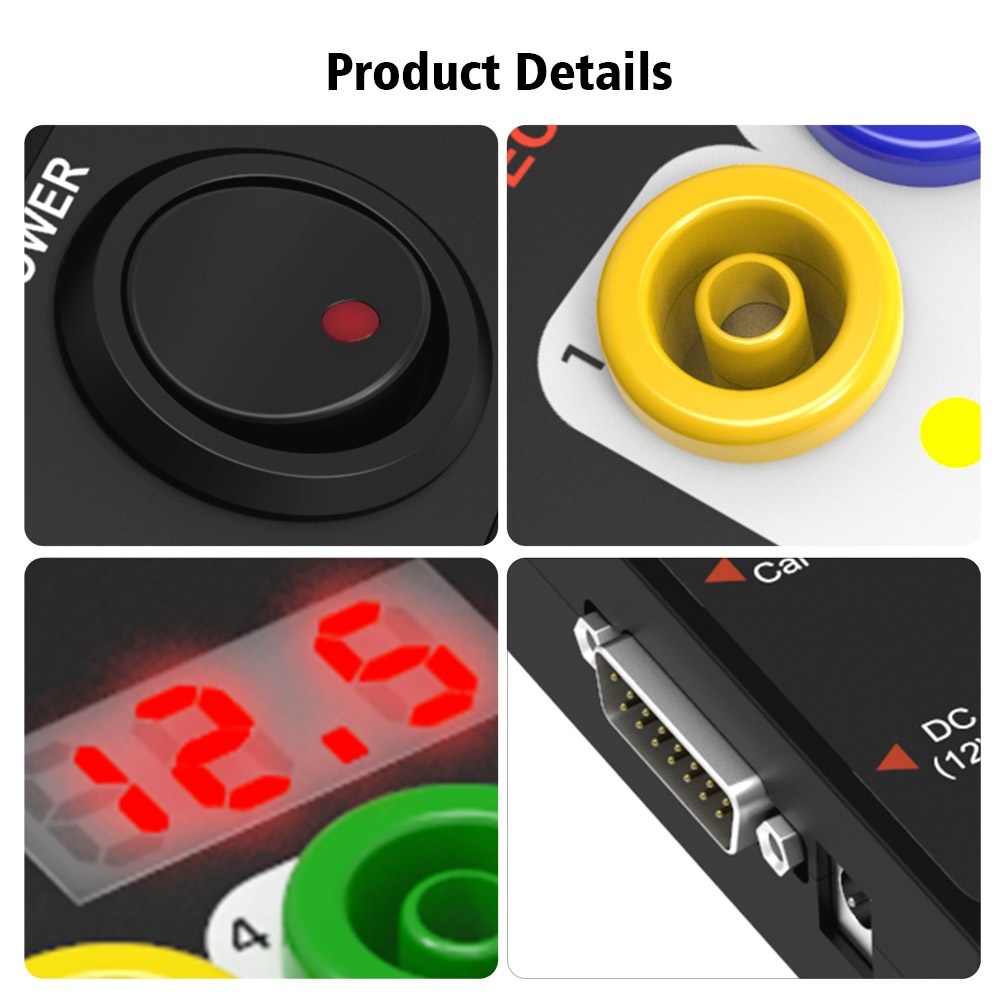

Műszaki szinten a GODIAG GT100 OBDII diagnosztikai portot használ, 9V-24V DC üzemi feszültséggel működik, fogyasztása alacsony, kb. 0,5-0,6W, a mellékelt adapter 100V-240V AC bemenettel és 12V 1A DC kimenettel rendelkezik. A készüléket -20°C és 70°C közötti hőmérséklet-tartományban való használatra, valamint -40°C és 85°C közötti tárolásra tervezték.

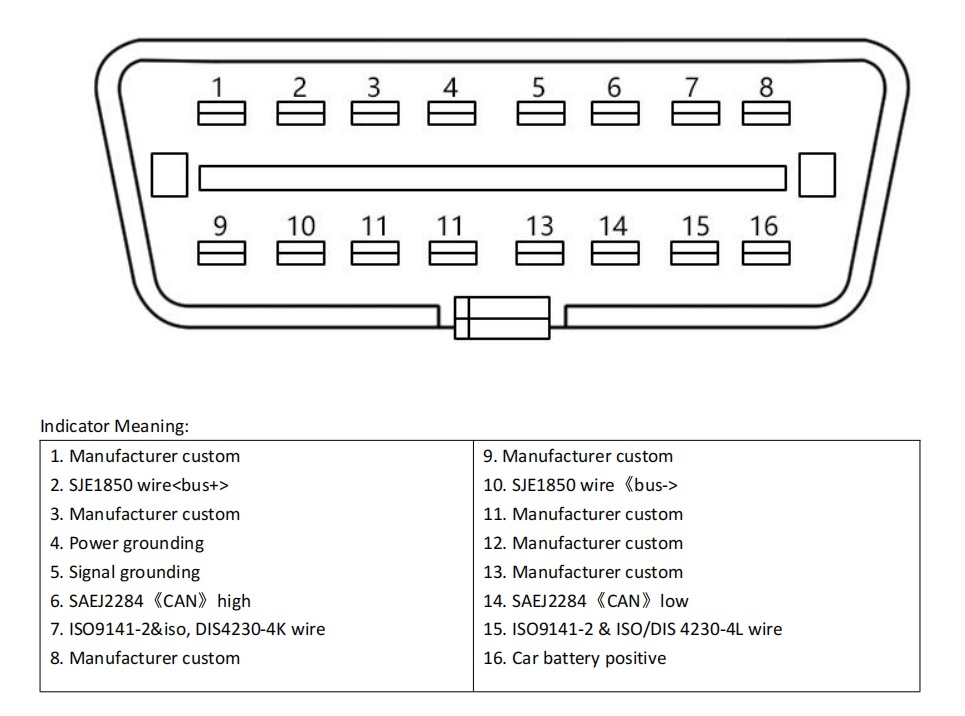

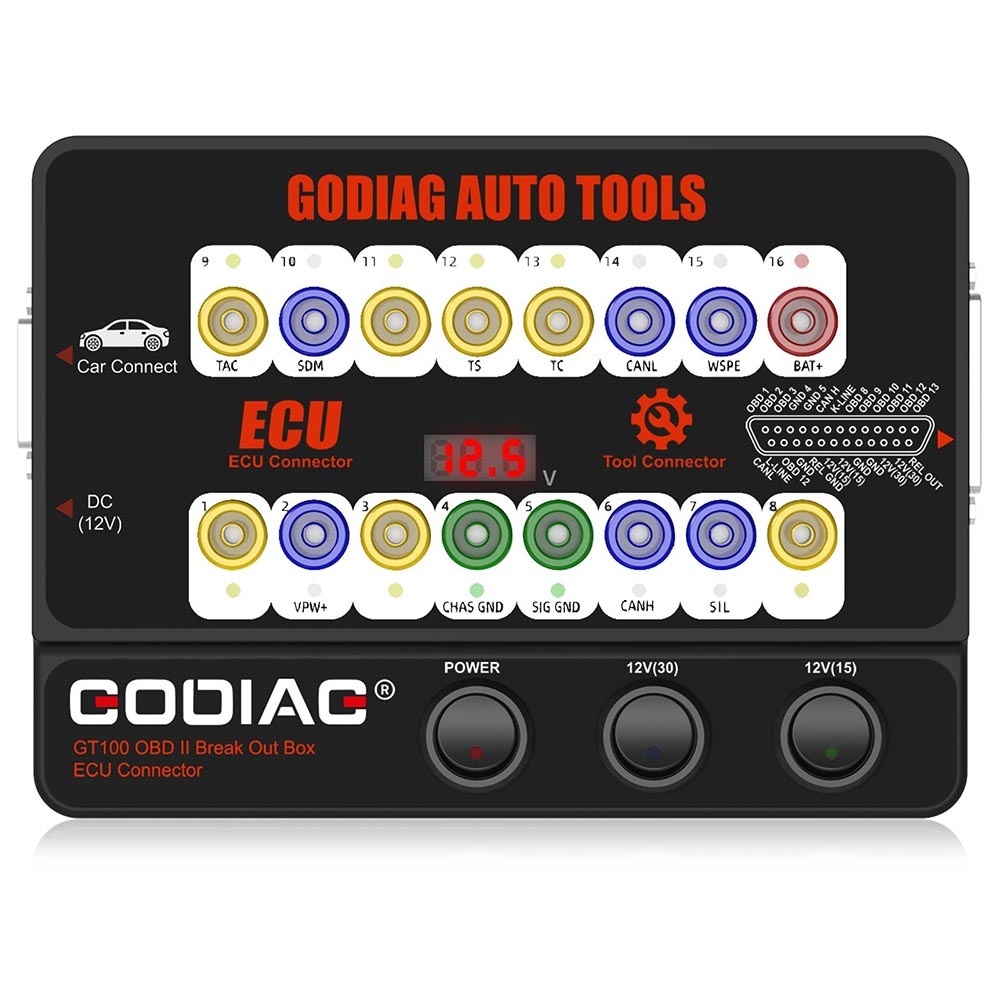

A jelek azonosításához a GT100 hozzáférést és jelzést biztosít a fő OBDII portvonalakhoz, beleértve a tápföldet, a jelföldet, a CAN High, CAN Low, ISO9141 / K-Line, J1850 Bus+ / Bus- és a pozitív akkumulátor-ellátást. Ezáltal nagyon hasznos eszköz a gyors kommunikációs ellenőrzésekhez, az elektromos hibaelhárításhoz és a diagnosztikai áramkörökön végzett ellenőrzött munkához.

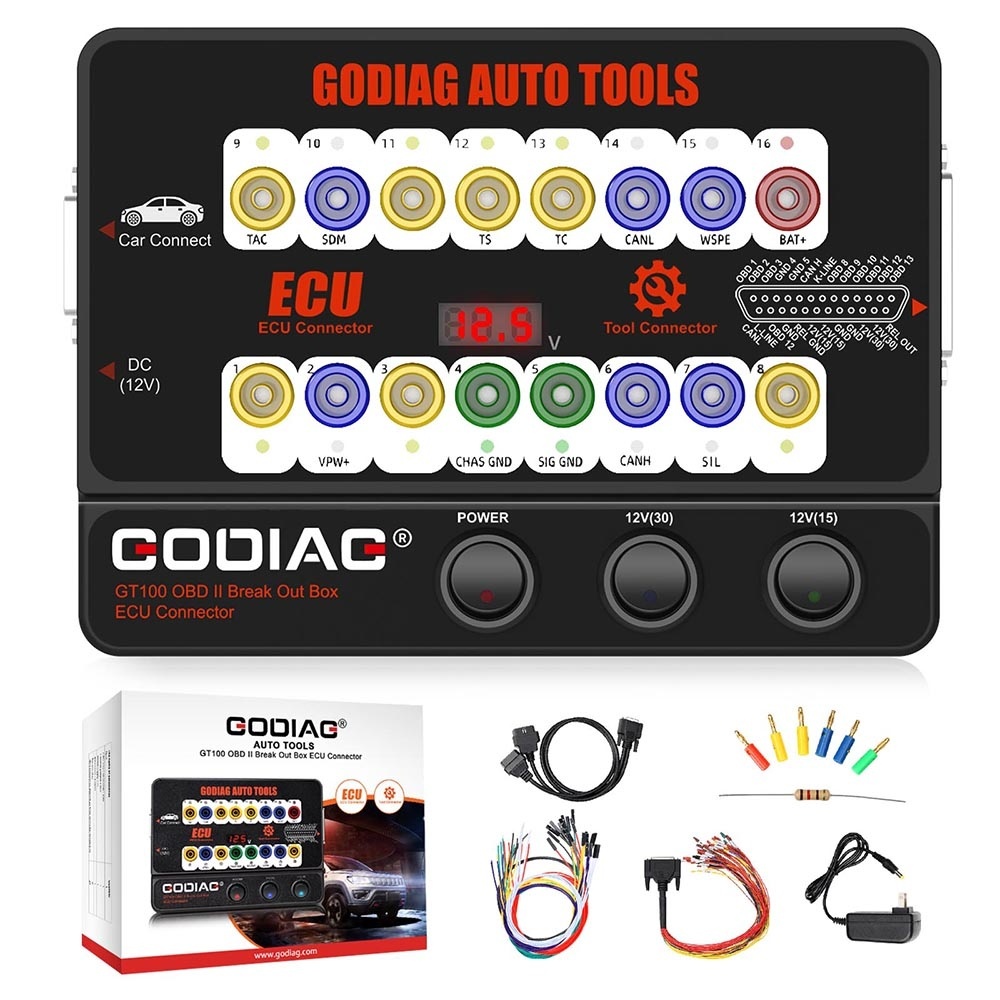

A csomag tartalma: A csomagban található a következő eszközök, amelyek a következőkkel rendelkeznek:

• GT100 főegység
• 2 az 1-ben OBD hosszabbító kábel

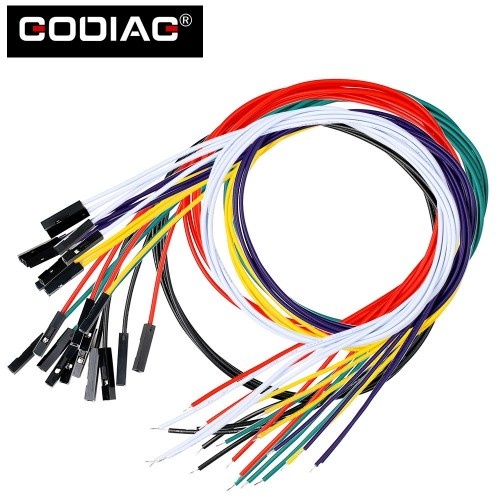

• színes indítókábel-készlet
• 12V-os tápegység
• 120 ohmos ellenállás
• 6 banáncsatlakozó
• 24 tűs Dupont típusú 2,54 mm-es anyacsapok

A GODIAG GT100 alkalmas a következőkhöz:

• gyors OBD2 protokoll érzékelés
• a teszter és a jármű közötti kommunikáció ellenőrzése
• OBDII port feszültségének ellenőrzése
• diagnosztika és ECU programozás az egyes modulokon
• az OBD2 port kiterjesztése és könnyebb hozzáférése
• OBD1-ről OBD2-re történő átalakítás a protokolltól függően
• több ECU-modul egyidejű csatlakoztatása
• áramellátás fenntartása az akkumulátor cseréje esetén
