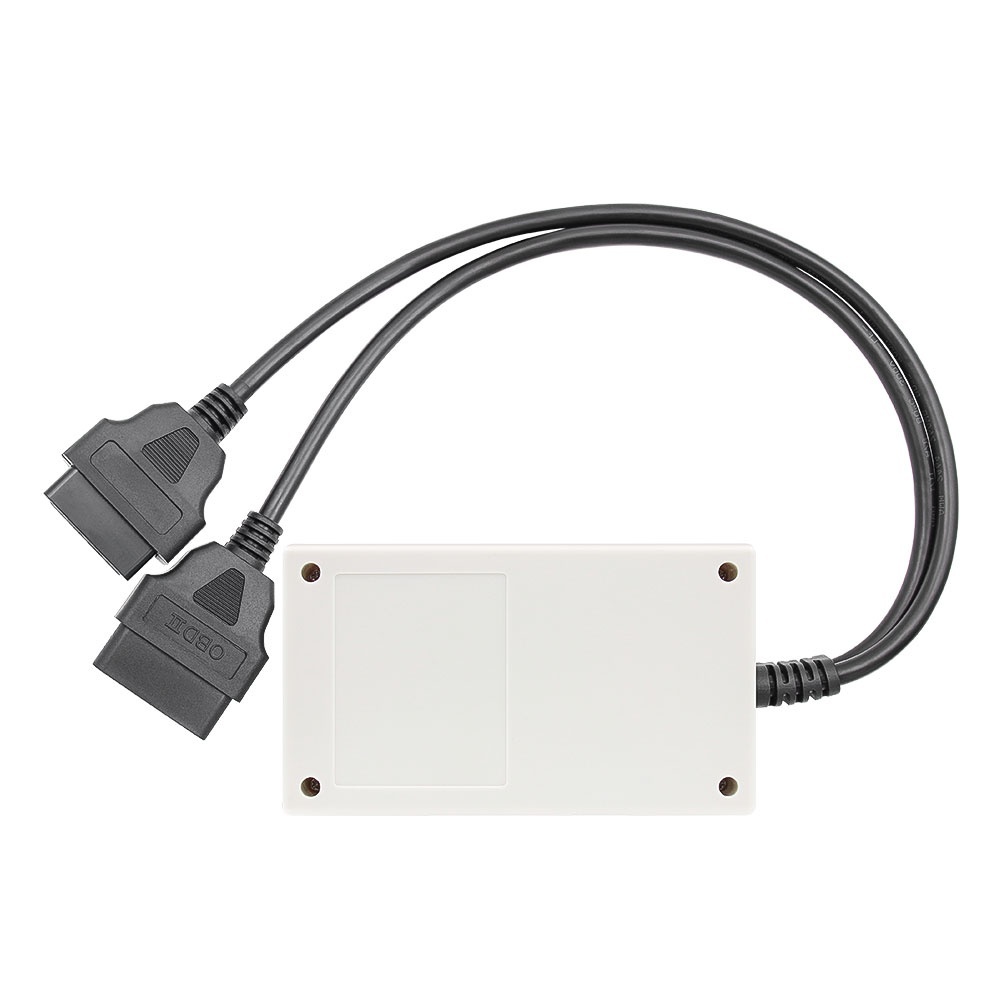

OBDII kommunikációs teszter – OBD2 breakout box LED kijelzőkkel, ECU tápellátás funkcióval, OBD1-OBD2 interfész átalakítóval, kábellel

Ez az OBD2 Breakout Box tesztmodul egy modern diagnosztikai platform, amely az autó OBDII interfésze és a diagnosztikai eszközök közötti kommunikáció észlelésére szolgál. Az eszköz lehetővé teszi az OBD-jelek konvertálását, a csatlakozófeszültségek tesztelését és a jármű áramellátását akkumulátorcsere közben, megakadályozva az ECU adatvesztését vagy a rendszer lefagyását.

🔍 Főbb funkciók:

• Gyors OBDII kommunikációérzékelés – Az integrált LED-ek vizuálisan jelzik az egyes protokollon belüli aktivitást.

• OBD1 → OBD2 átalakító – lehetővé teszi adapterek használatát régi, OBD1 csatlakozóval rendelkező autók OBD2 teszterhez való csatlakoztatásához.

• Egyedi lábtesztelés – megkönnyíti a feszültség vagy hibák diagnosztizálását az OBD-csatlakozó egyes vezetékein.

• Külső tápellátási funkció – aktívan tartja az autó ECU-ját akkumulátorcsere közben, így elkerülhető az adatvesztés vagy a beállítások visszaállítása.

⚙️ Hogyan működik:

1. Csatlakoztassa az OBD2 Breakout dobozt az autó diagnosztikai portjához.

2. A csatlakozókon lévő teljesítmény és feszültség LED-eken jelenik meg.

3. Csatlakoztassa az autó teszterét – a LED-ek az aktív protokolltól függően világítanak vagy villognak.

   • CAN protokoll → A CAN-H és CAN-L LED-ek fényesen világítanak az érzékeléskor, majd halványan villognak a kommunikáció során.

4. Ha külső tápellátásra van szükség, csatlakoztasson egy hordozható akkumulátort a 16-os (plusz), 4-es és 5-ös (föld) érintkezőkhöz, hogy az ECU vezérlő aktív maradjon a fő akkumulátor cseréje közben.

💡 Főbb előnyök:

• Megakadályozza az áramkimaradás okozta meghibásodásokat (figyelmeztető lámpák, távirányító zárolása, ECU visszaállítás)

• Ideális műhelyek, autóvillamossági szakemberek és diagnosztikai szakemberek számára

• A legtöbb OBD-II protokoll (CAN, K-Line, J1850 stb.) tesztelését támogatja

• Hordozható és könnyen használható, a tesztkábel mellékelve

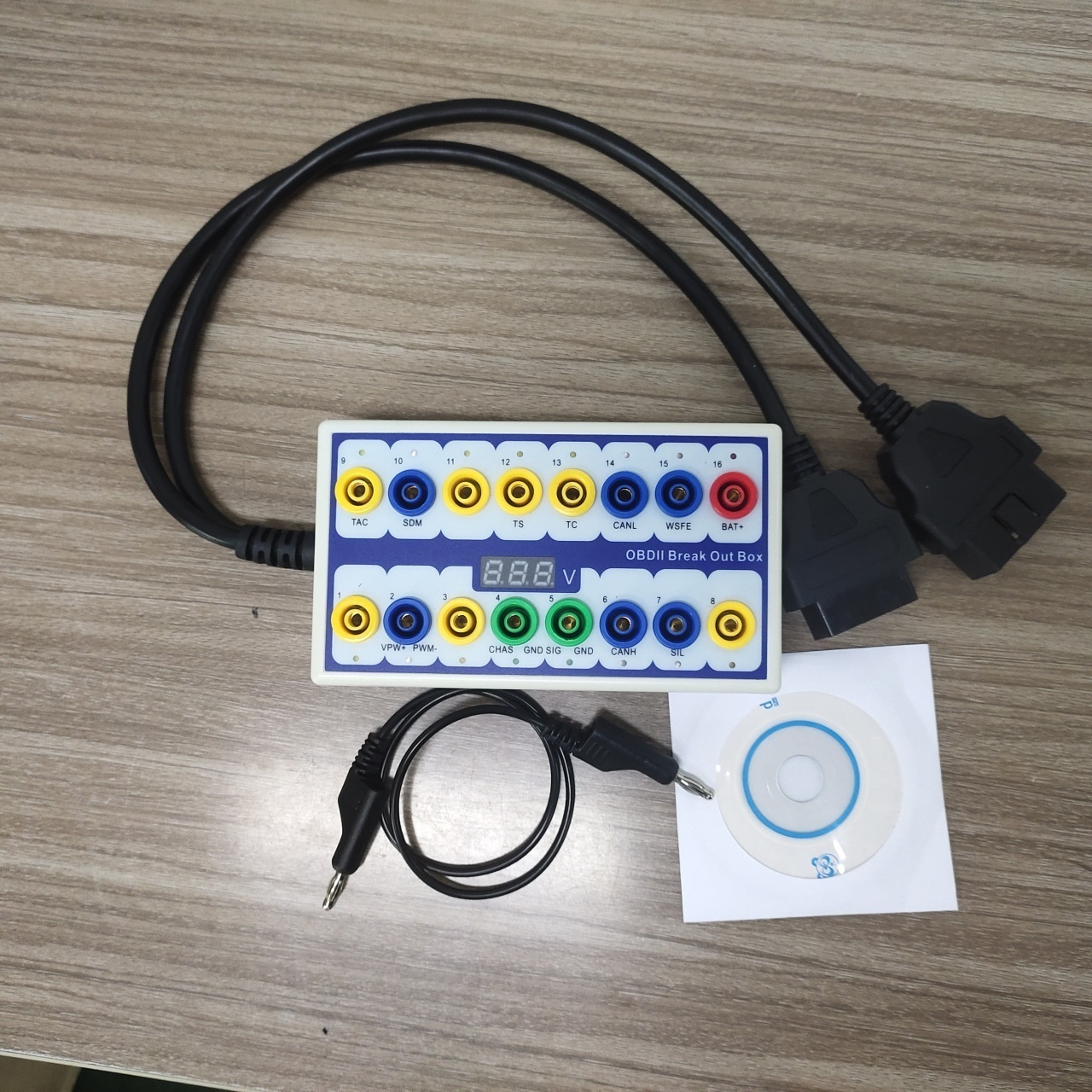

📦 A csomag tartalma:

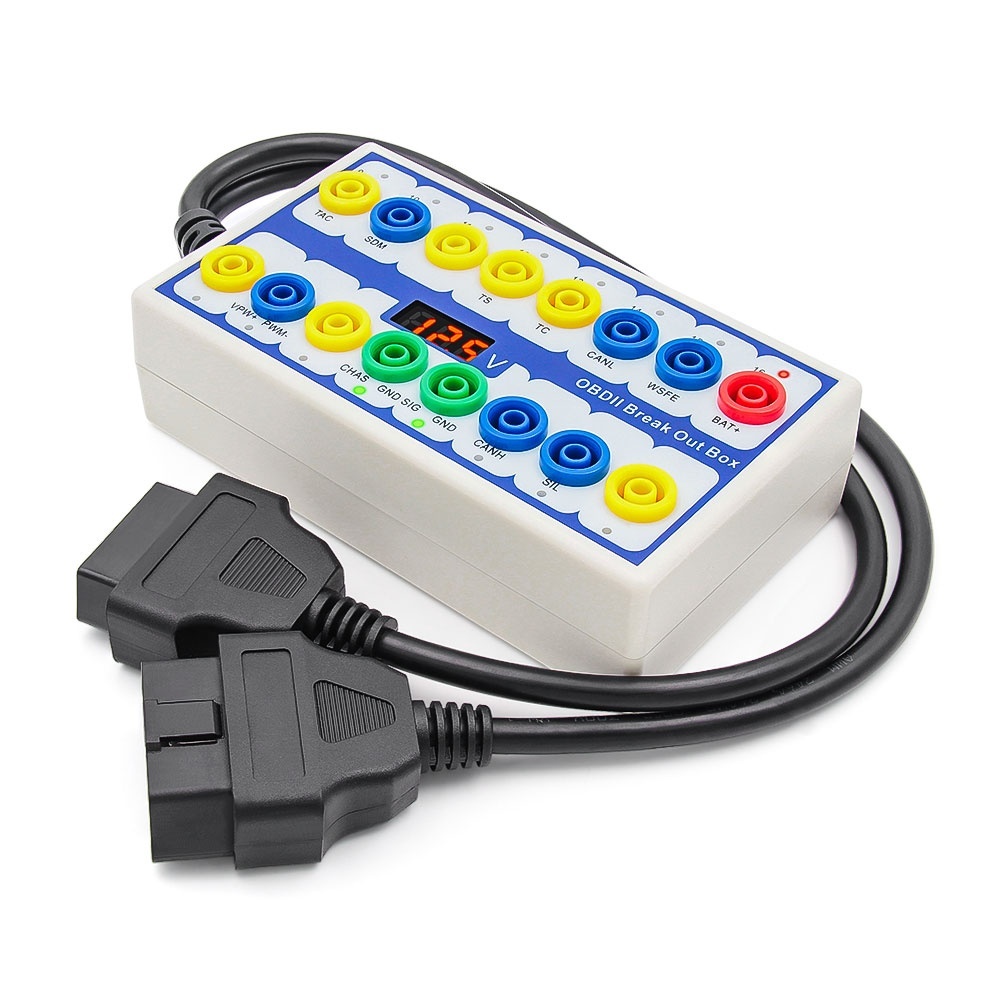

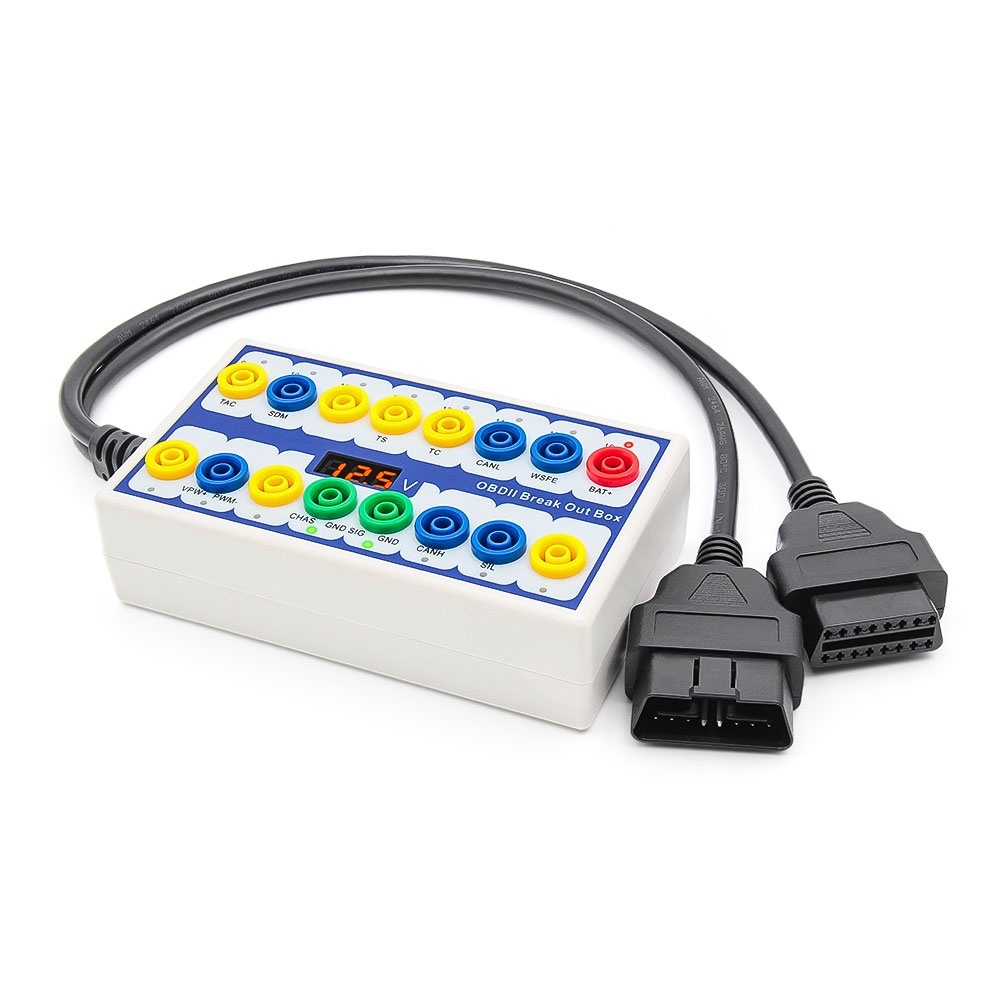

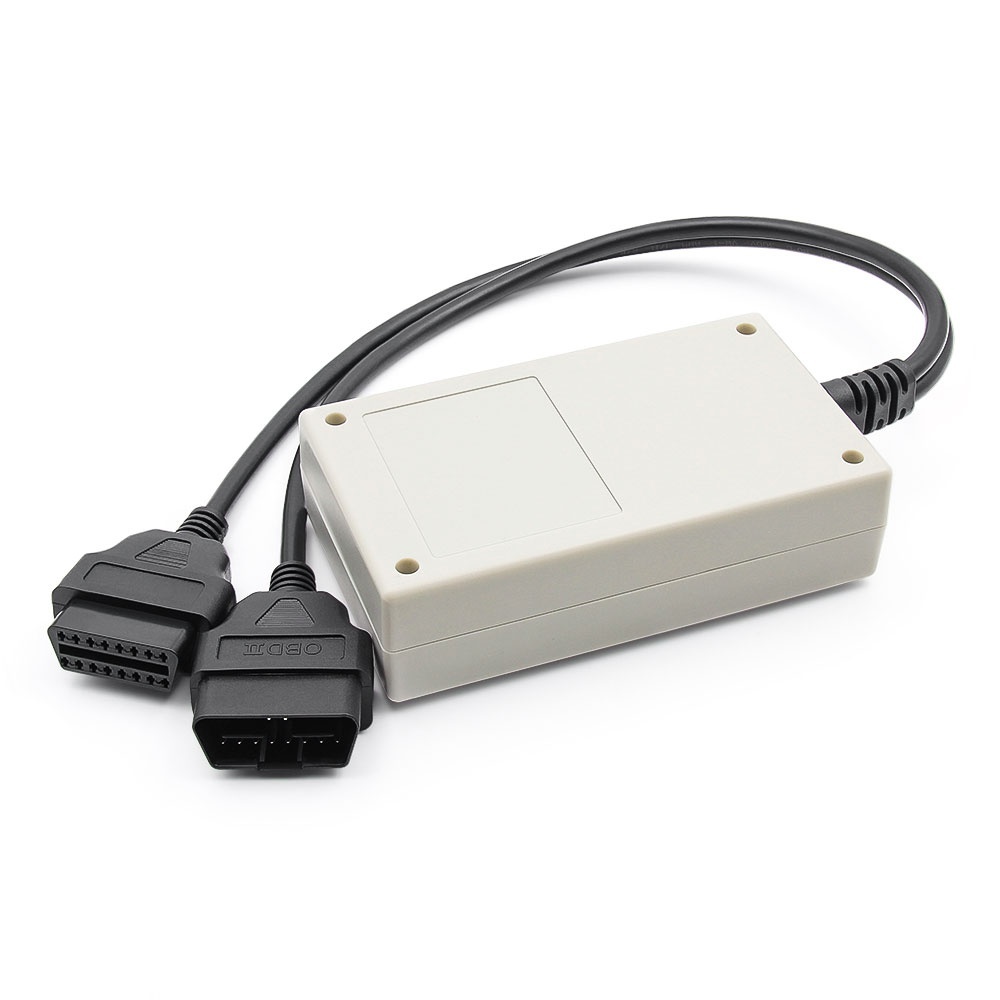

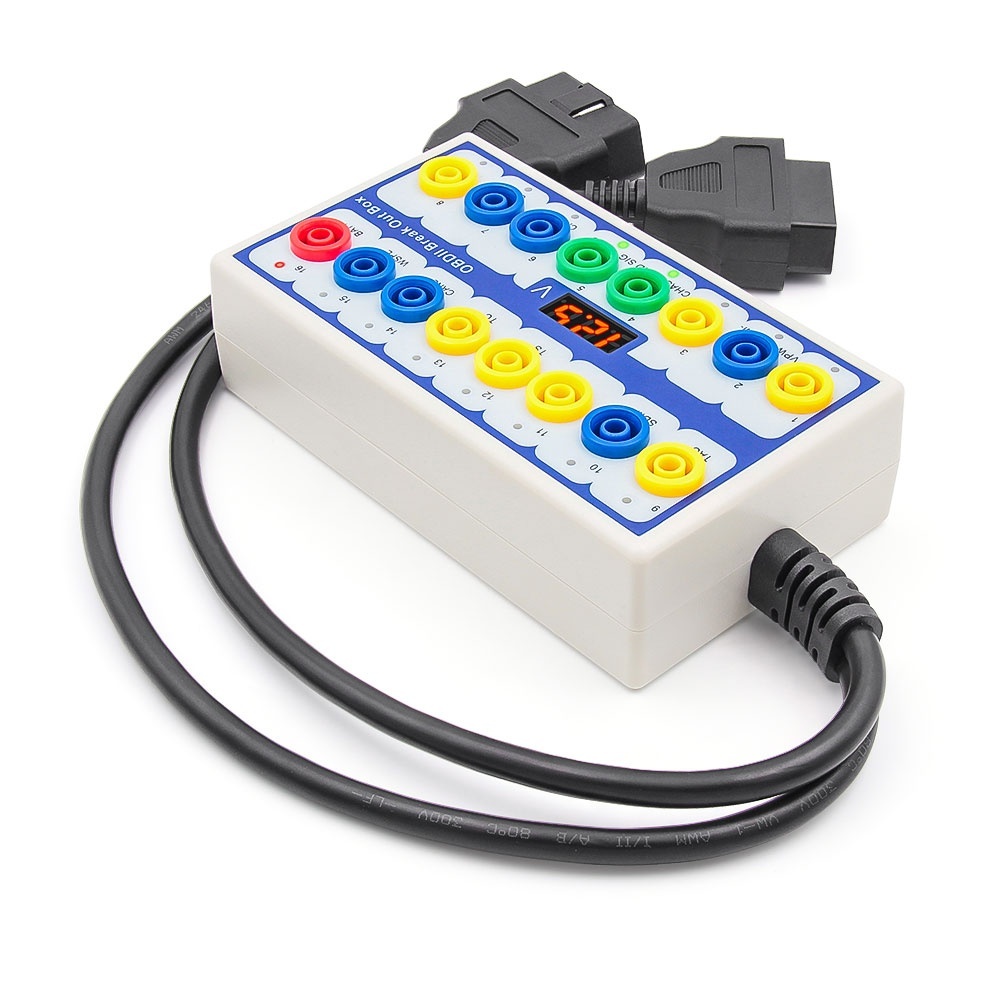

• 1x OBD2 csatlakozódoboz LED kijelzőkkel

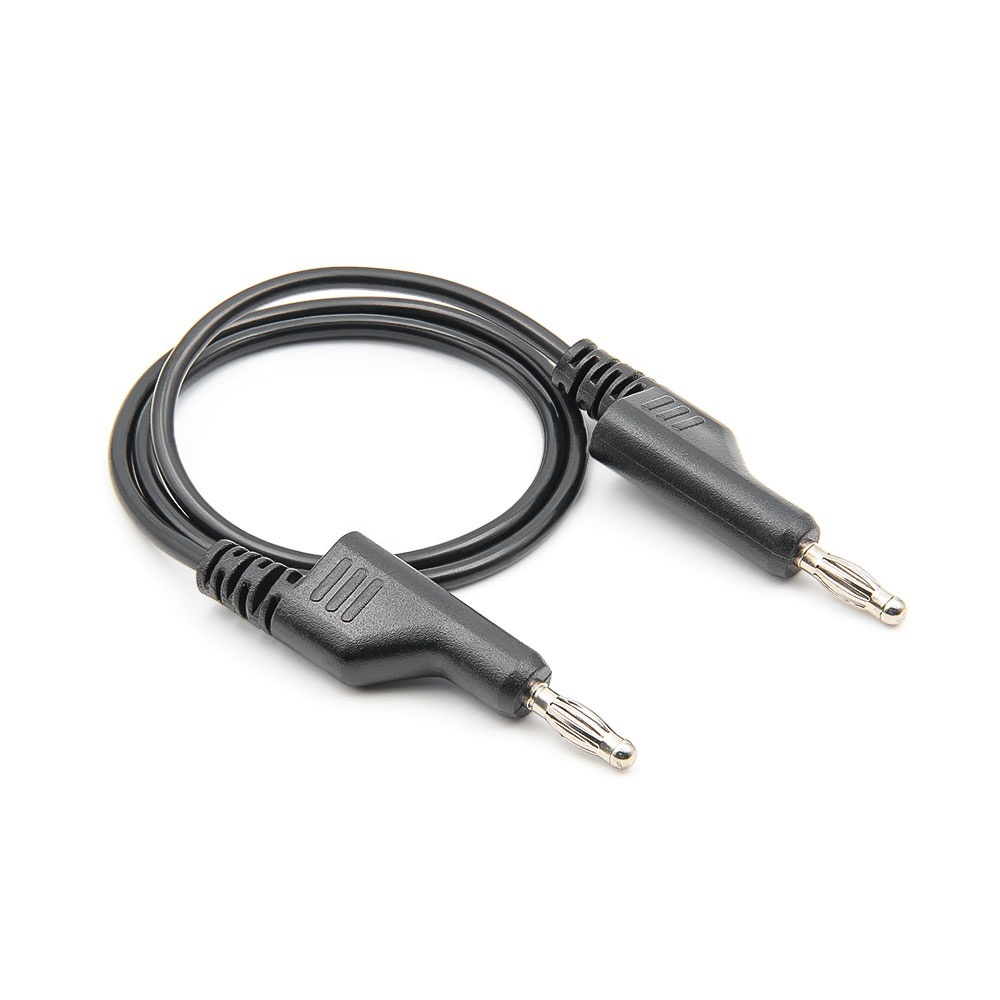

• 1x tűs tesztkábel

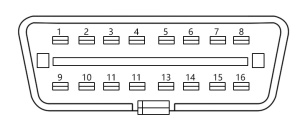

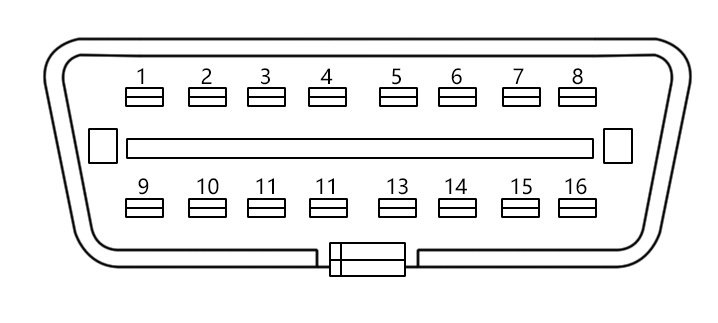

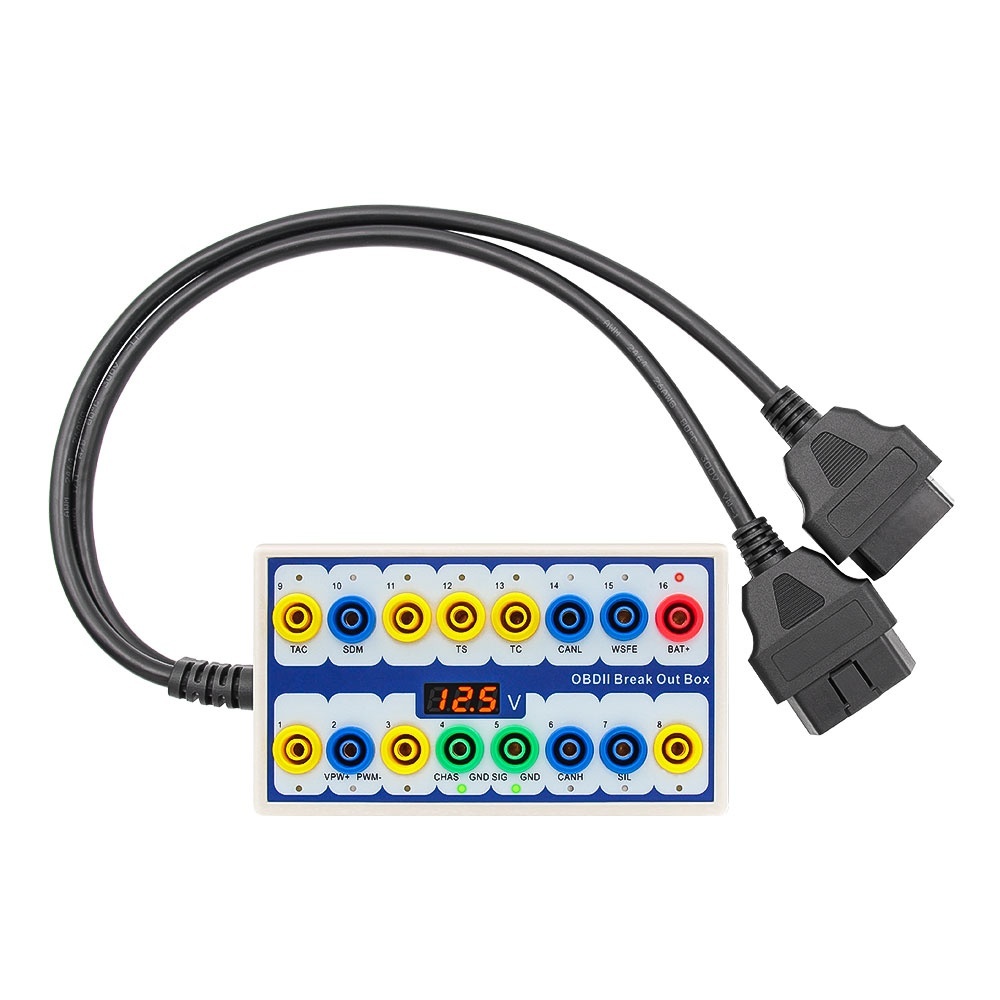

📌 A fenyőfák jelentése (vonatkozó részlet):

• 2. tű: J1850 busz+

• 4. tű: Tápfeszültség földelés

• 5. tű: Jelföldelés

• 6. tű: CAN magas

• 7. tű: K-vonal (ISO9141-2)

• 10-es tű: J1850 busz-

• 14-es tű: CAN alacsony

• 15-ös tű: L-vonal

• 16-os láb: +12 V-os tápegység

⚠️ Figyelmeztetés : Nem maga az autó teszter, hanem egy közvetítő eszköz az autó és az OBD2 teszter között, ideális szervizekhez vagy ellenőrzésekhez a diagnosztika előtti fázisban.
