OBD2 csatlakozó anya 16 tűs vezetékekkel, Techstar, pigtail 10 cm, J1962 A típusú 12V – port áthelyezéséhez/cseréjéhez
Leírás

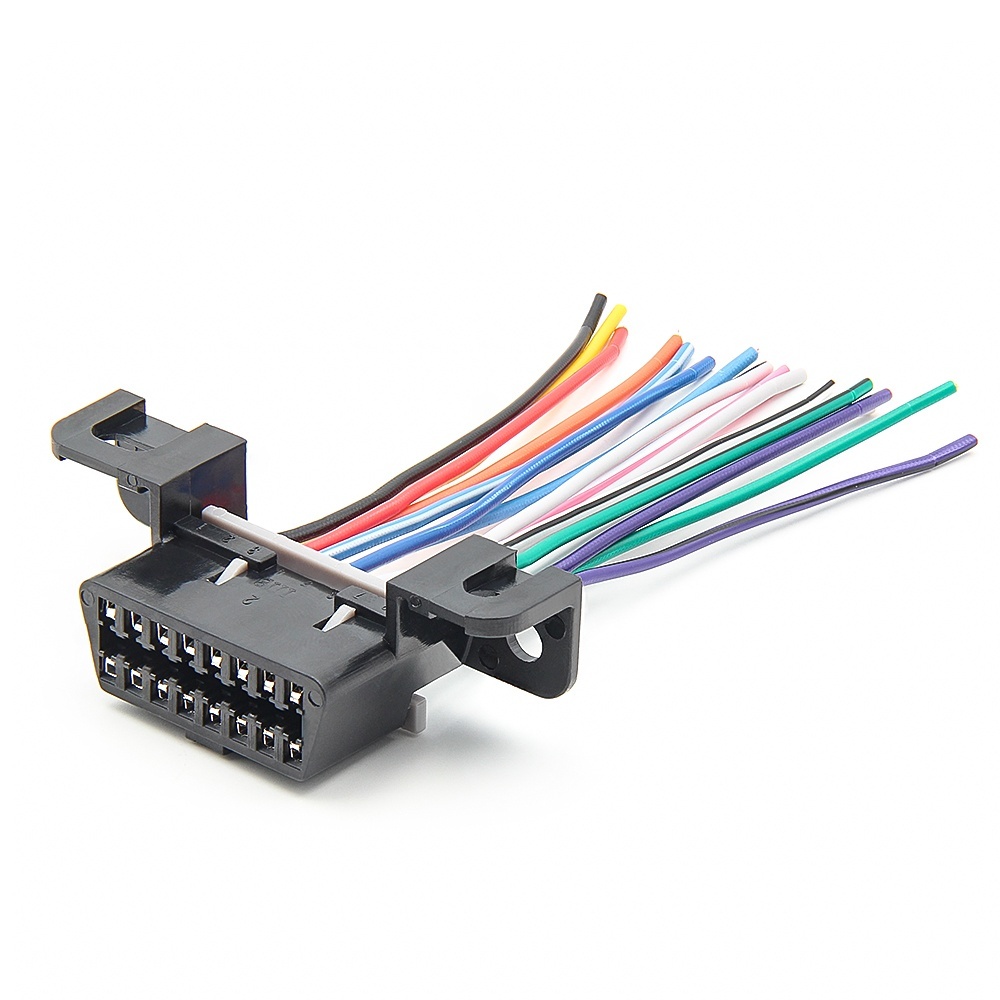

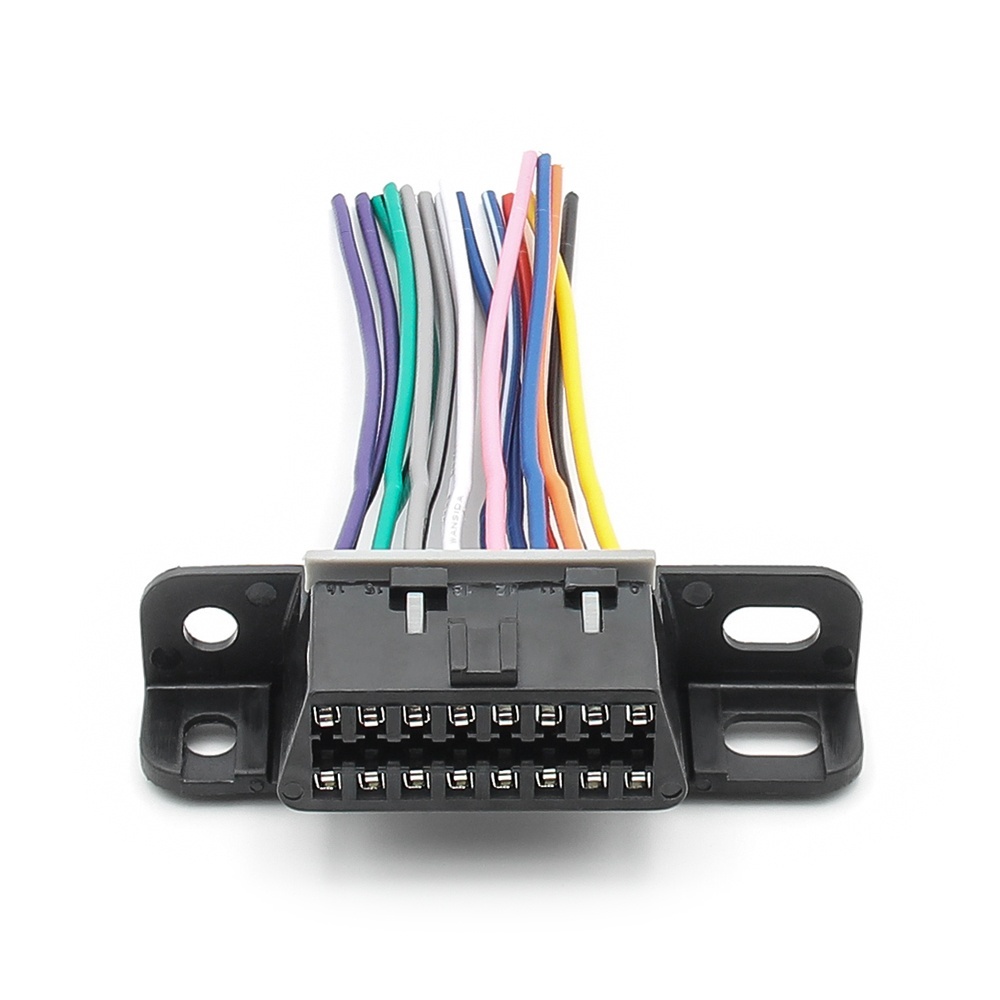

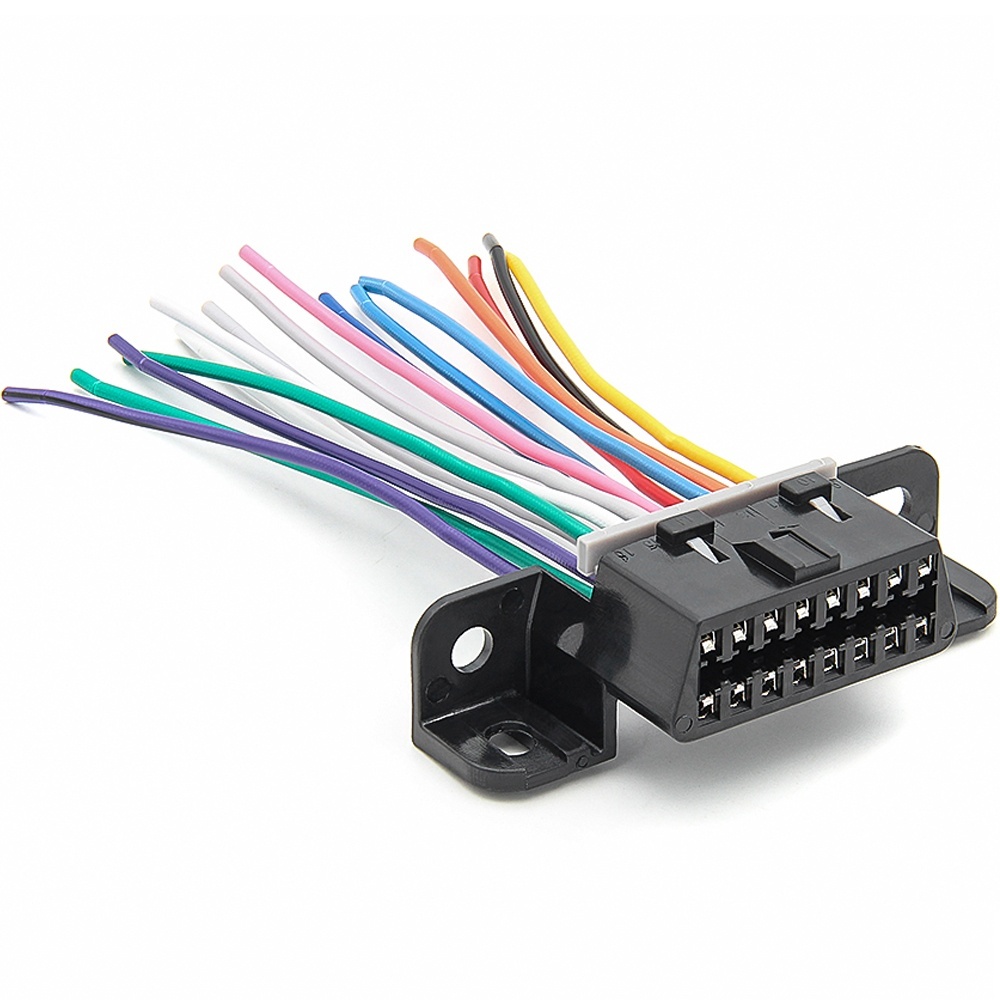

OBD2 J1962 csatlakozóhüvely, 16 tűs , ~10 cm-es pigtail- lel és egyedi színű vezetékekkel a gyors azonosítás érdekében. Ideális hibás OBD2 csatlakozó cseréjéhez , port áthelyezéséhez , barkácsoláshoz és ECU tesztpadokhoz. Tartalmazza a rögzítőfüleket a műszerfal alá történő fix rögzítéshez.
A 16 tűs OBD2 pigtail csatlakozó erősségei ✅
Mind a 16 tű csatlakoztatva – teljes áteresztőképesség , minden OBD-II protokollhoz alkalmas
Jellegzetes színű vezetékek – könnyen nyomon követhetőek és krimpelhetőek , csökkentve a csatlakozási hibákat
Csavarozható test – stabil rögzítés , nem engedi a dugó elmozdulását az idő múlásával
Univerzálisan kompatibilis J1962 A típusú (12V) – autókkal és könnyű járművekkel
Tökéletes barkácsoláshoz – egyedi telepítéshez , telematikai projektekhez, tesztpadokhoz, utólagos beszereléshez
Ajánlott OBD-II port használat: áthelyezés és csere 🔧

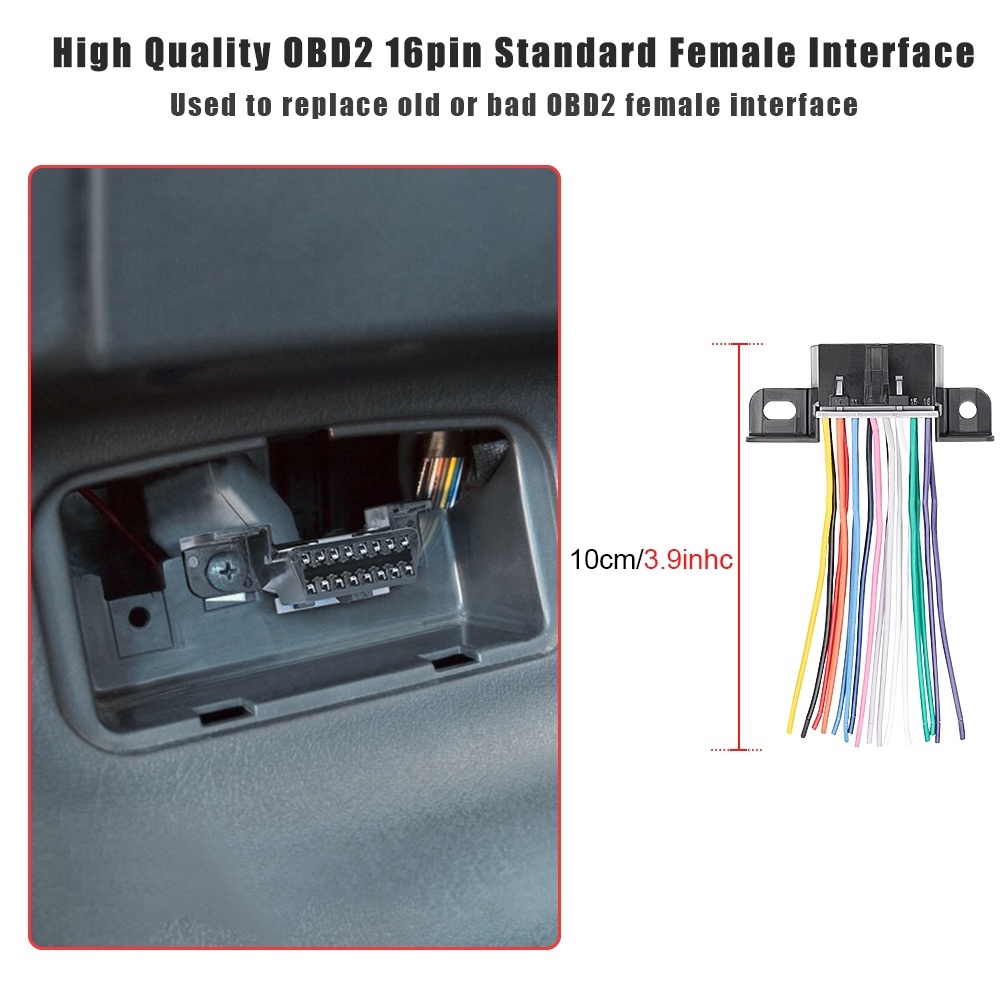

A sérült vagy meglazult OBD2 csatlakozó cseréje a gyárból
A kikötő áthelyezése egy könnyebben hozzáférhető helyre (torpedó, konzol)
Testreszabott csatlakozási lehetőségek nyomkövetőkhöz, szkennerekhez, CAN/K-Line modulokhoz
Teszt- és fejlesztőpadok : kontakt szimuláció , tápegység, hibakód-leolvasás, flash
OBD2 J1962 A típusú 12V-os kompatibilitás 🔌
Univerzális OBD-II J1962 Type A porttal rendelkező járművekhez, 12V (benzin/dízel)
Kompatibilis az OBD2 szkennerekkel/adapterekkel (Techstar, Vgate, Konnwei, Autel, Launch stb.)
Gyártó által említett példák: GM, Cadillac, Chevrolet, Wuling – de nem kizárólag ezek
Az autó diagnosztikai csatlakozójának műszaki adatai
Csatlakozó típusa: OBD2 anya (J1962 A típus)
Pins: 16 (mind csatlakoztatva)

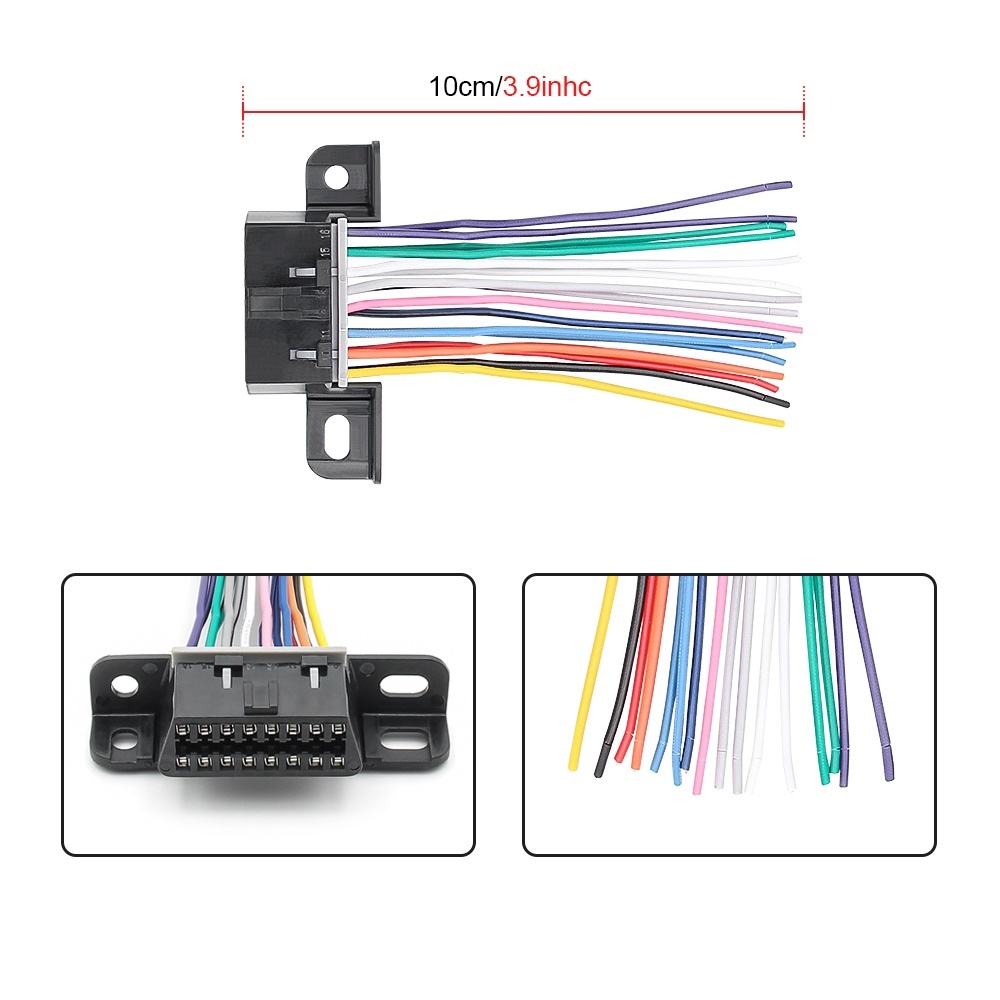

Dróthossz: kb. 10 cm (pigtail)

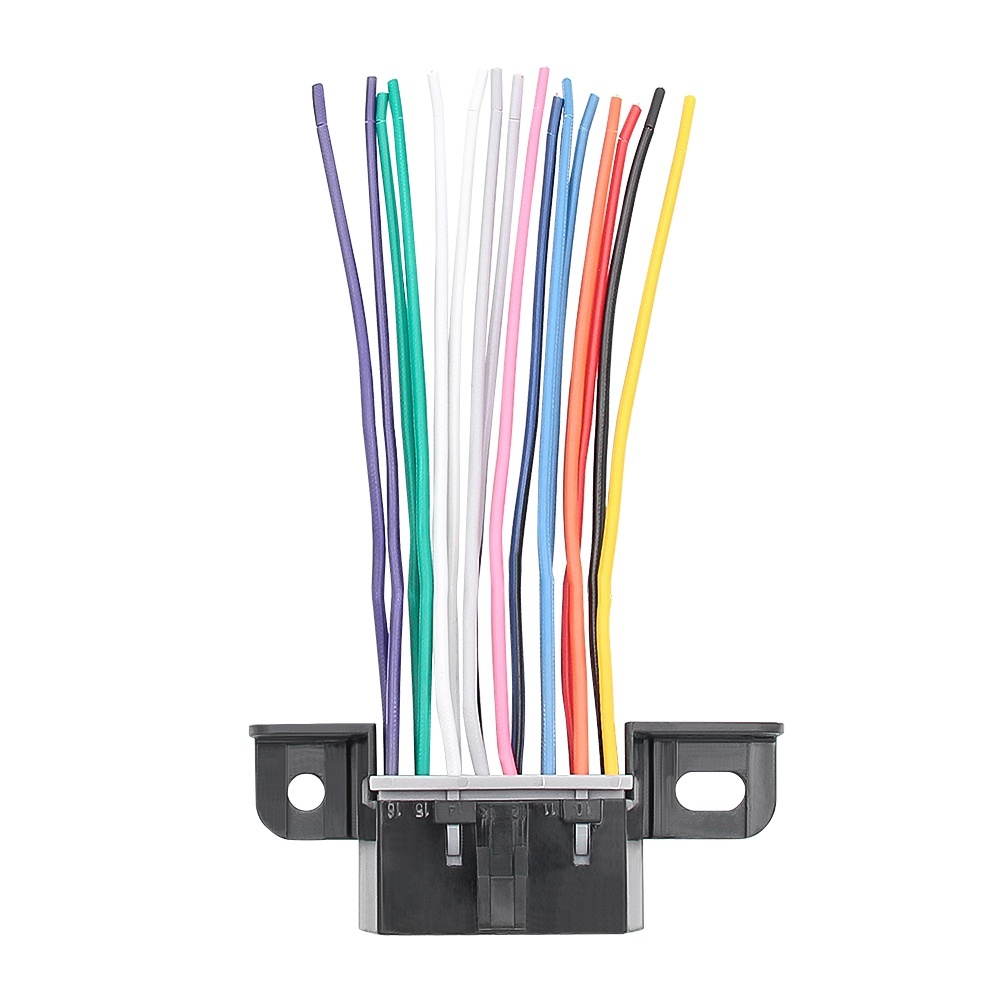

Vezetékszínek: minden egyes tűn eltérő az azonosítás érdekében
Rögzítés: oldalsó csavarfuratok

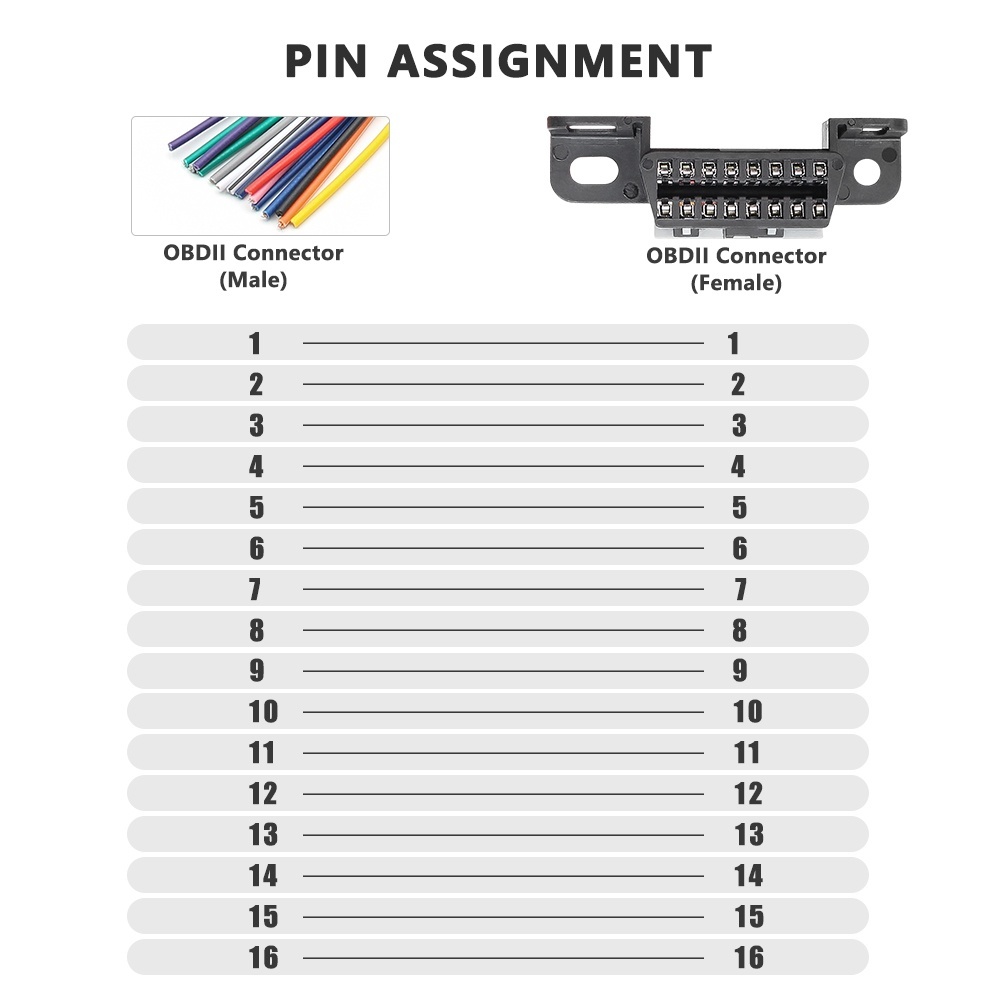

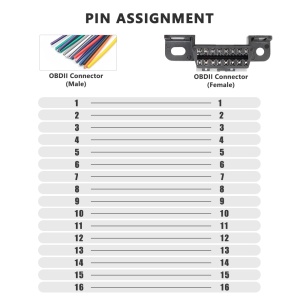

Jelalkalmazások: CAN (6/14 láb), K-Line (7/15), J1850 (2/10), +12V (16), GND (4/5)
Test színe: fekete
Márka: Techstar
Belső kód: A0174
A csomag tartalma 📦

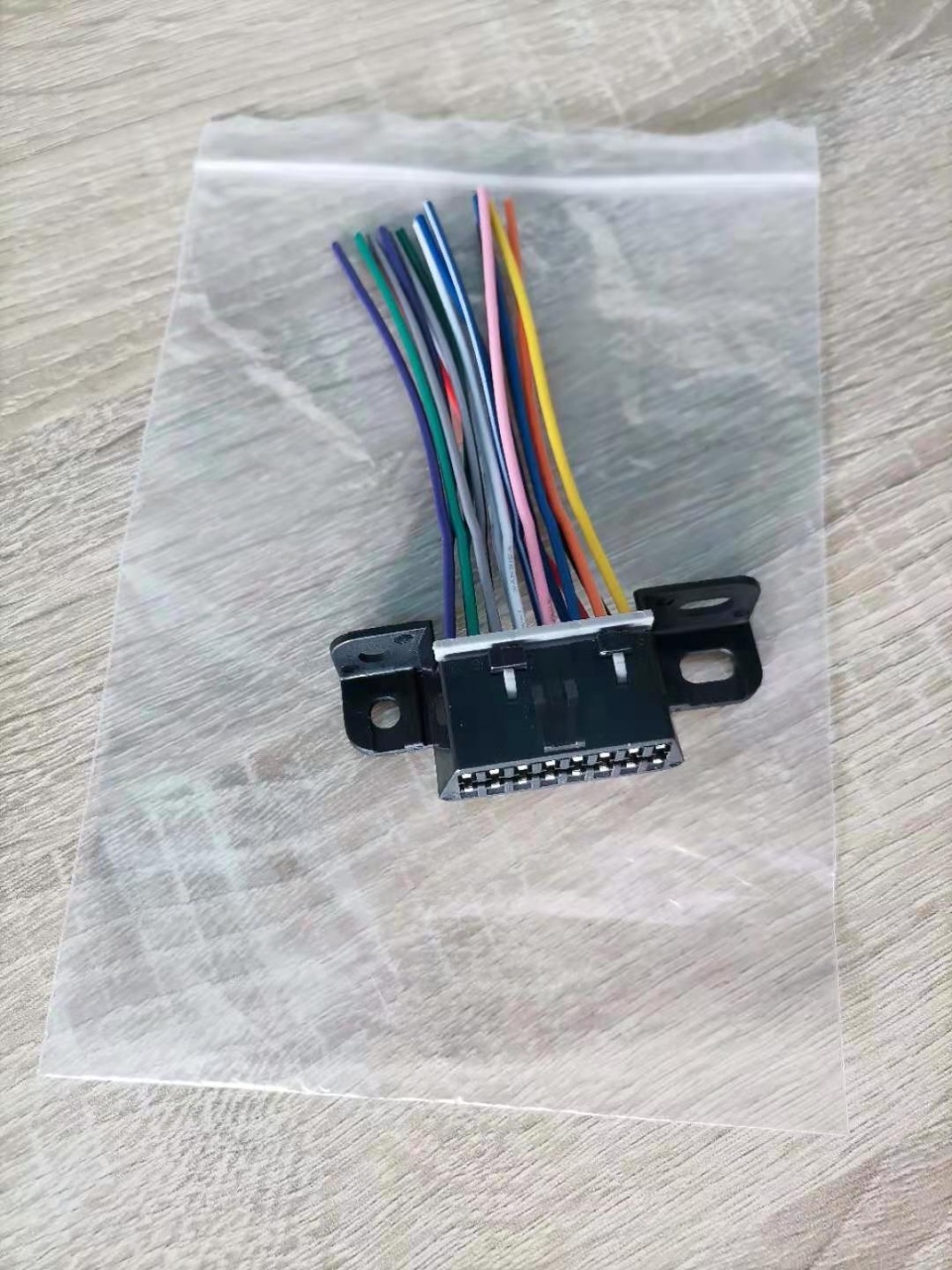

1x Techstar OBD2 16 tűs csatlakozódugó vezetékekkel (pigtail ~10 cm)
Gyors útmutató az OBD-II csatlakozó telepítéséhez 🧰
Kapcsolja ki a gyújtást , és opcionálisan válassza le az akkumulátor negatív pólusát.
Azonosítsa a jármű OBD2 csatlakozóinak megfelelő vezetékeket (a gyártó rajza szerint).
Krimpelje/forrassza az egyes színű vezetékeket a megfelelő csatlakozótűre ; szigetelje zsugorcsővel.
Rögzítse a csatlakozót a helyén a csavarokkal a rögzítőfüleken keresztül.
OBD2 szkennerrel ellenőrizd , hogy minden funkció működik-e.
GYIK OBD2 anya csatlakozó
Csatlakoztasd és használd?
Mechanikai szempontból igen , de ehhez a vezetékek helyes csatlakoztatása szükséges a gép rajza szerint.Meghosszabbíthatom a vezetékeket?
Igen , azonos keresztmetszetű vezetőket használjon, és megfelelően szigetelje őket.Alkalmas 24V-ra?
A csatlakozó szabványos J1962 A típusú (12V) ; 24 V-os járműveken B típusú .
Telepítési és biztonsági nyilatkozat
A telepítést szakképzett személyzetnek kell elvégeznie. Kövesse a jármű kapcsolási rajzát. Győződjön meg arról, hogy az áthelyezett port nem ütközik a panelekkel/pedálokkal. A képek bemutató jellegűek; a tételek között apró eltérések lehetnek, amelyek nem befolyásolják a működést . Az OBD2 interfészek használatának meg kell felelnie a jogszabályoknak és a járműgyártó ajánlásainak .
